氣動通風蝶閥
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【氣動通風蝶閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
氣動通風蝶閥概述
通風蝶閥是一種非密封型蝶閥，廣泛適用于冶金、礦山、電力等生產過程中各種空氣、熱風、煙塵氣等介質的管道上，用以啟閉或調節流量。
 |
 |
 |
氣動通風蝶閥參數
| 公稱通徑：DN50-DN2000 | 公稱壓力：≤1.0Mpa | |
| 適用溫度：≤425℃ | 適用介質：煤氣、含塵氣體、煙道氣 | |
| 密封試驗：≤1.5%泄漏量 | 連接方式：法蘭連接 | |
| 設計標準：GB/T12238；JB/T8692 | 連接法蘭：GB/T9113 | |
| 結構長度：GB/T12221 | 試驗檢驗：JB/T8692；GB/T13927 | |
| 閥門材質：碳鋼/不銹鋼 | 閥板材質：碳鋼/不銹鋼 | |
| 閥桿材質：不銹鋼 | 填料材質：柔性石墨 |
氣動通風蝶閥特點
- 通風蝶閥采用焊接結構，構造簡單、緊湊，重量輕。- 采用中線式蝶板，短閥體；無流向限制，流阻小、流通量大，操作輕便。
- 閥門填料采用耐高溫石墨，適用于煙塵介質的，在填料函的靠近介質一側設計了防塵結構，延長了填料使用壽命。
- 對于大口徑和高溫工況，閥軸在閥體外部設置推力滾動軸承和碟式推力彈簧，大大降低操作力矩，同時可消除零部件熱膨脹對性能的影響。

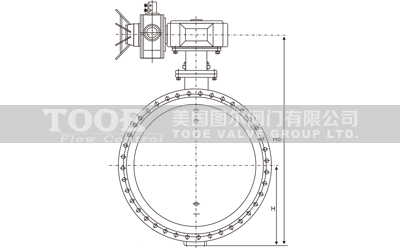

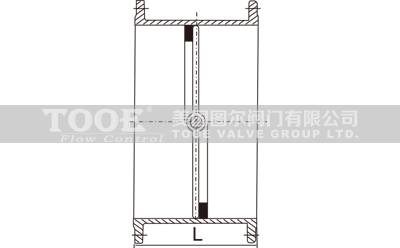

氣動通風蝶閥尺寸
 |
 |
|
DN
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
1200
|
1400
|
|
L
|
127
|
140
|
140
|
152
|
165
|
180
|
180
|
200
|
200
|
220
|
220
|
240
|
240
|
260
|
260
|
280
|
300
|
|
H
|
105
|
120
|
132
|
160
|
187
|
220
|
245
|
270
|
297
|
322
|
377
|
430
|
487
|
537
|
587
|
702
|
782
|
|
Ho
|
486
|
516
|
541
|
779
|
836
|
901
|
954
|
1003
|
1058
|
1111
|
1233
|
1338
|
1452
|
1588
|
1689
|
1938
|
2670
|
