| 產品信息 | |
| 產品型號：QG-1-5-3/4-C/S;ZZWP | 產品壓力：PN1.0Mpa-6.4Mpa |
| 產品口徑：DN15-DN150 | 產品材質：鑄鋼;不銹鋼304/316/316L |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【自力式溫度控制閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

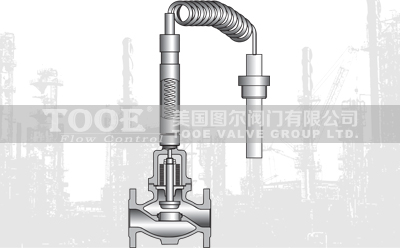

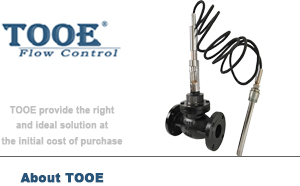

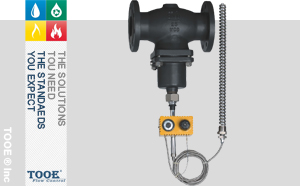

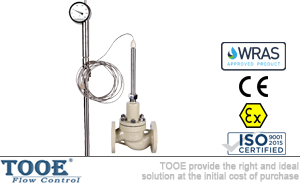

自力式溫度控制閥產品概述
自力式溫度調節閥無需外來能源，用于非腐蝕性氣體和蒸汽等介質的各種加熱器的溫度控制。ZZWP自力式溫度調節閥利用液體受熱膨脹及液體不可壓縮的原理實現自動調節，溫度傳感器內的液體膨脹是均勻的。其控制作用為比例調節被控介質溫度變化時，傳感器內的感溫液體體積隨著膨脹或收縮。被控介質溫度高于設定值時，感溫液體膨脹。推動閥芯向下關閉閥門，減少熱媒的流量；被控介質的溫度低于設定值時，感溫液體收縮。復位彈簧推動閥芯開啟，增加熱媒的流量。自力式溫度調節閥可配置定點調節溫控器，進行多項組合控制。
 |
 |
 |
自力式溫度控制閥技術參數
| 閥體 | ||
| 公稱通徑：DN15-DN150 | 閥體材質：鑄鋼WCB;不銹鋼304/316/316L | |
| 公稱壓力：PN 1.0；1.6；4.0；6.4Mpa | 閥芯材料：不銹鋼；不銹鋼鑲嵌橡膠圈 | |
| 適用溫度：-20℃~350℃ | 壓力平衡：不銹鋼波紋管；平衡膜片 | |
| 執行器 | ||
| 執行器編號： |
TO6
|
T17
|
| 溫度設定范圍： |
-20℃~50℃；20℃~90℃；40℃~110℃；60℃~120℃
|
|
| 特殊溫度設定： |
110℃~180℃；180℃~250℃
|
|
| 溫度保護： |
超值設定值100℃以內
|
|
| 時間常數： |
120s
|
20s
|
| 溫包材料： |
銅鍍鎳
|
|
| 毛細管長度： |
5米；10米；15米
|
|
| 性能 | ||||
| 設定值偏差： |
±1.5℃
|
|||
| 允許泄漏量： |
硬密封
|
4×0.01%閥額定容量
|
||
|
軟密封
|
DN15-DN50
|
DN65-DN125
|
DN150-DN250
|
|
|
10氣泡/min
|
20氣泡/min
|
40氣泡/min
|
||

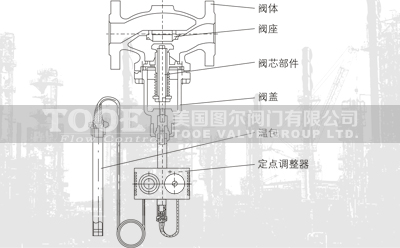

自力式溫度控制閥工作原理
 |
 |
- 加熱型：當被控對象溫度低于設定溫度時，溫包內液體收縮，作用在執行器推桿上的力減小，閥芯部件在彈簧力的作用下使閥門打開，增加蒸汽和熱油等加熱介質的流量，使被控對象溫度上升，直到被控對象溫度到了設定值時，閥關閉，閥關閉后，被控對象溫度下降，閥又打開，加熱介質又進入熱交換器，又使溫度上升，這樣使被控溫度為恒定值。閥門開度大小與被控對象實際溫度和設定溫度的差值有關。
- 冷卻型：當被控對象溫度高于設定溫度時，溫包內的液體膨脹，作用在執行器推桿上的力增大，閥芯部件在溫包的作用下使閥門打開，增加水或者其他冷卻介質的流量，使被控對象溫度下降.直到被控對象溫度到了設定值，閥關閉，閥關閉后，被控對象溫度上升，閥又打開，冷卻介質又進入熱交換器，又使溫度降低，這樣使被控溫度為恒定值。閥門開度大小與被控對象實際溫度和設定溫度的差值有關。
自力式溫度控制閥流量及噪音系數、允許壓差
| 公稱通徑DN |
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
| 流量系數Kv |
4
|
6.3
|
8
|
16
|
20
|
32
|
50
|
80
|
125
|
160
|
280
|
|
| 噪音系數/Z值 |
0.6
|
0.6
|
0.6
|
0.55
|
0.55
|
0.5
|
0.5
|
0.45
|
0.4
|
0.35
|
0.3
|
|
| 允許壓差Mpa |
PN16
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.5
|
1.5
|
1.2
|
|
PN40
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
1.5
|
1.5
|
1.2
|
|

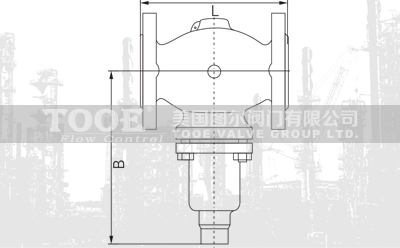

自力式溫度控制閥尺寸結構
 |
 |
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
|
B
|
212
|
212
|
238
|
238
|
240
|
240
|
275
|
275
|
380
|
380
|
295
|
|
KG
|
6.2
|
6.7
|
9.7
|
13
|
14
|
17
|
29
|
33
|
60
|
70
|
80
|
|

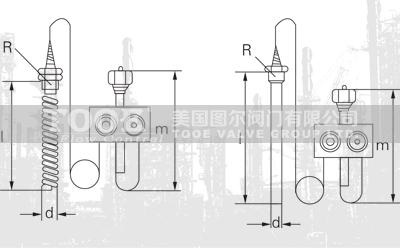

執行器尺寸及重量
|
|||||||||||
|
型號
|
|
I
|
|
d
|
|
|
R
|
|
m
|
|
重量
|
|
T60
|
|
380
|
|
24
|
|
|
1"
|
|
280
|
|
3.0kg
|
|
T17
|
|
500
|
|
30
|
|
|
1"
|
|
280
|
|
3.5kg
|
|
執行器區別：T06型溫包與被控介質通過溫包套管隔離開，即不直接與介質接觸，利于維護，但反應速度較慢，適合控制液體介質；T17型溫包與被控介質直接接觸，且感溫面積大，因此反應速度快，但不利于維護，適合控制氣體溫度，也可用來控制液體溫度。
|
|||||||||||
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口自力式溫度控制閥"產品。
