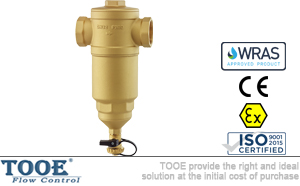

螺旋網除污排渣過濾器

更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 過濾器 > 螺旋型除渣器

產品信息
產品型號：TE-CD	產品壓力：1.0Mpa-2.0Mpa
產品口徑：DN20-DN600	產品材質：黃銅碳鋼鑄鋼不銹鋼

021-5187 5832	tooezg@126.com
資料下載	價格表

螺旋網除污排渣過濾器

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【螺旋網除污排渣過濾器】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

螺旋網除污排渣過濾器概述

高效的制冷和供熱系統只有在沒有氣體和雜質問題的條件下才能提供較佳性能表現，達到節能的目的。在未經處理的系統中，污垢會積聚在整個系統的多個位置。研究和實踐表明，尤其是金屬雜質顆粒會導致能源效率大大降低，使得能源成本更高。確保快速有效地分離和清除雜質對于控制成本和能源至關重要。圖爾提供了各種口徑的螺旋型脫氣除渣器，從小型螺紋黃銅材質到大型法蘭碳鋼材質產品，都是專為去除污垢雜質而設計。
螺旋型除渣器可用來去除流體中的雜質，流體中即使是微細的雜質也可能在系統內引起嚴重問題，因此去除雜質非常關鍵。當使用普通Y型過濾器時，過濾網容易被堵塞，從而產生較大壓降，圖爾TOOE螺旋型除渣器的除渣效率更高，所需維護更少。另外，普通過濾器的更換非常麻煩，而圖爾的螺旋除渣器維護工作卻只需幾秒鐘時間。當使用TOOE螺旋型除渣器后，設備故障和磨損率大大降低，所需維護量大大減少。TOOE螺旋型除渣器的流阻很低并且恒定不變。積聚在底部的污垢不會影響螺旋除渣器的正常工作，設備底部配有一個排污閥門，專用于在積聚大量污垢時進行排污。

螺旋網除污排渣過濾器參數

公稱通徑：DN20-DN600		閥體材質：黃銅、碳鋼、不銹鋼
公稱壓力：1.0Mpa-2.0Mpa		螺旋網：紫銅；黃銅；不銹鋼
適用溫度：-20℃~180℃		排污閥：黃銅；不銹鋼
執行標準：CBWQA/T 0003-2013		標準流速：≤1.5m/s
連接方式：法蘭連接、絲扣螺紋、對焊連接		高流速：＞1.5m/s
過濾介質總體積：＞罐體總?cè)莘e的70%		過濾精度：≥5um(約2500目)
適用介質：水；水/乙二醇(≤50%)；潤滑油；(黏度＜40mm2/s)		壓力損失：流速1.0m/s狀態下，進出水壓力損失＜0.01Mpa
雜質去除率：系統初次運行時，系統中＞250um顆粒物的循環一次的去除率＞85%；經過100次循環后系統中大于5um顆粒物的去除率＞90%

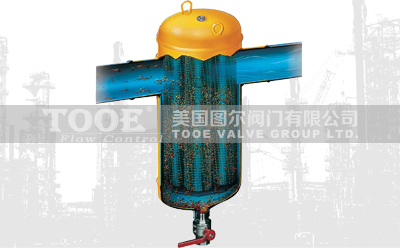

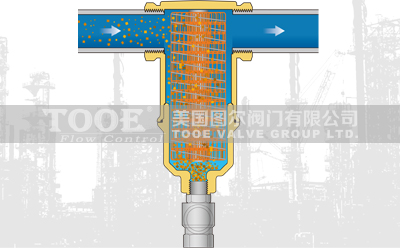

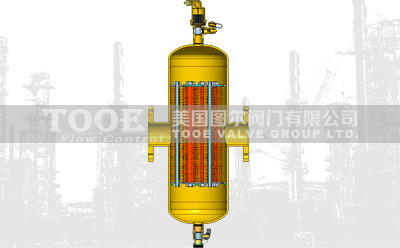

螺旋網除污排渣過濾器工作原理

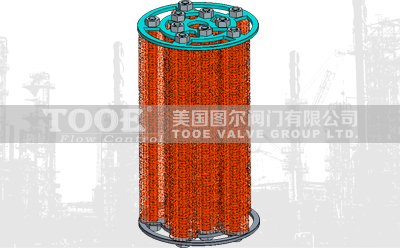

螺旋型除渣器的核心結構是一個螺旋管網，螺旋管網能夠使雜質顆粒都沉降到設備底部的。螺旋雜質分離器不受聚集污物的影響，可連續工作。與排污閥門過濾器不同，它產生一個非常靜止的水域使顆粒沉到底部并聚集在污物倉里，因?yàn)樵颖灰齐x水流必經之路，液體流經螺旋雜質分離器時，壓降保持恒定。積聚在底部的污垢不會影響螺旋除渣器的正常工作，設備底部配有一個排污閥門，專用于在積聚大量污垢時進行排污。

螺旋網除污排渣過濾器產品特性

- 特殊設計的螺旋網是除渣器的核心，用來分離大、小及微小雜質	- 罐體底部設有排污閥,方便排除沉淀的雜質,整個排污過程只需幾秒鐘
- 雜質脫出水路，不會影響壓降或流量	- 大容量的渣子倉減少人工排污的頻率
- 厚實的外殼保證堅固耐用,大口徑罐體采用全自動焊接技術	- 有許多不同的管徑可供選擇，可選螺紋、法蘭及焊接連接
- 系統運行時即可將污物排出，無需停止系統運行	- 大口徑設有吊環及支撐腳架，使安裝更容易
- 不需要旁通或截止閥來保持最小的壓降,壓力保持恒定并不會堵塞流體	- 可升級為螺旋脫氣除渣器,在過濾雜質的同時,還能排除管道內的氣體

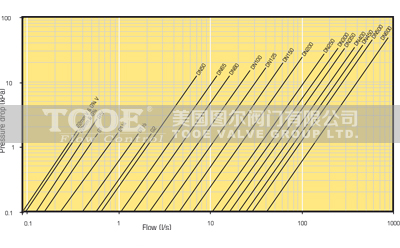

螺旋網除污排渣過濾器壓降及過濾精度

螺旋型除渣器能連續不斷地工作并且不會受到排除渣子的影響。堵塞是不可能的。與過濾網不同的是通過圖爾除渣器的壓降是恒定的。獨立的測試證明較小的顆粒都可以被除掉。也就是說任何比水重的大、小、微顆粒它都可以除掉。

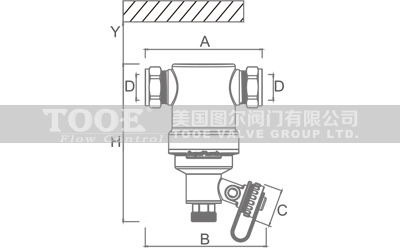

螺旋網除污排渣過濾器尺寸

型號：TE-CD-01-T/直通式
連接尺寸	Amm	Bmm	C	D	Hmm	Ymm	流量m3/h
φ22	100	104	G3/4"	φ22	135	＞50	1.3
φ28	103	105	G3/4"	φ28	150	＞50	-
G3/4"	85	96	G3/4"	G3/4"	135	＞50	1.3
G1"	88	98	G3/4"	G1"	150	＞50	2
G1 1/4"	88	98	G3/4"	G1 1/4"	170	＞50	-
G1 1/2"	88	98	G3/4"	G1 1/2"	190	＞50	5
型號：TE-CD-02-T/立式
連接尺寸	Amm	Bmm	C	D	Hmm	Emm	流量m3/h
G3/4"	140	149	G3/4"	G3/4"	176	84	1.25
G1"	143	152	G3/4"	G1"	176	84	2
φ22	140	149	G3/4"	φ22	187	99	1.25
φ28	140	149	G3/4"	φ28	187	99	-

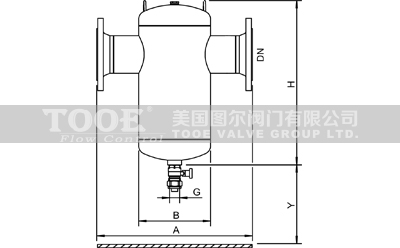

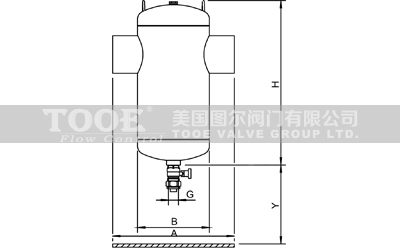

螺旋網除污排渣過濾器結構尺寸CAD圖紙

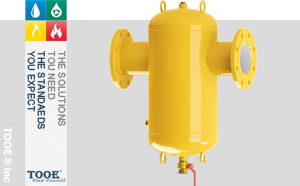

型號：TE-CD-04-C/碳鋼法蘭
DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
Amm	350	350	470	470	635	635	775	890	1005	1125	1226	1330	1430	1630
Bmm	132	132	206	206	354	354	409	480	634	634	750	750	1000	1200
Hmm	502	502	617	617	792	792	1002	1266	1476	1890	2090	2300	2520	2660
Ymm	370	370	430	430	550	550	600	800	900	-	-	-	-	-
標準m3/h	12.5	20	27	47	72	108	180	288	405	500	650	850	1060	-
高速m3/h	25	40	55	95	145	220	360	575	810	1030	1350	1710	2120	-
重量kg	11	12	18	21	60	64	110	146	194	-	-	-	-	-

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口螺旋網除污排渣過濾器"產品。
