| 產品信息 | |
| 產品型號：Q11F;AG-0-2-1-F-I-SS304 | 產品壓力：1.0Mpa-2.5Mpa |
| 產品口徑：DN8-DN80 | 產品材質：不銹鋼304 316 316L |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] [ 上一個產品 ] | |

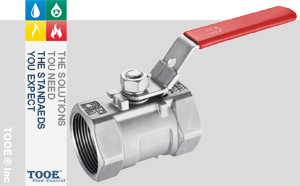

一片式不銹鋼球閥
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【不銹鋼一片式球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
一片式不銹鋼球閥概述

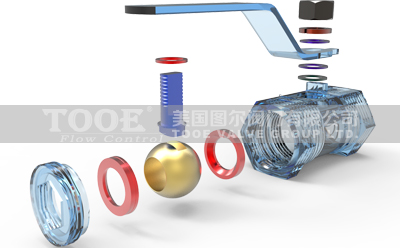

一片式球閥是一體式的里面由球、四氟圈、鎖緊螺母組成，球的口徑比管道口徑略小，類似于廣式球閥；一片式球閥由于主體材料少于兩片式和三片式，價格較優惠，與廣式球閥用處一樣。一片式不銹鋼絲扣球閥的關閉件是個球體，球體繞閥體心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。
 |
 |
 |
一片式不銹鋼球閥參數
| 公稱通徑：DN8-DN80(1/4"-3") | 閥體材質：WCB / CF8 / CF8M | |
| 公稱壓力：1.6Mpa-2.5Mpa | 閥座材質：聚四氟乙烯PTFE | |
| 適用溫度：-20~180℃ | 球體材質：CF8 / CF8M | |
| 適用介質：水、油、氣 | 閥桿材質：SUS304 / SUS316 | |
| 螺紋標準：ASME B1.20.1 | 填料材質：聚四氟乙烯PTFE | |
| BS21 | 設計標準：ASME B16.34 | |
| DIN 2999/259 | 壁厚標準：ASME B16.34 | |
| ISO228/1 | 檢測標準：MSS SP-110 / EN 12266 | |
| JIS B0203 | 連接方式：絲扣螺紋 |
一片式不銹鋼球閥特性

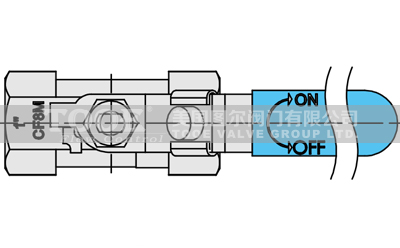

閥桿帶有防脫出裝置設計；減流量；鋼球球槽上有泄壓孔設計；多種螺紋端供選擇；可選擇掛鎖裝置。
 |
 |

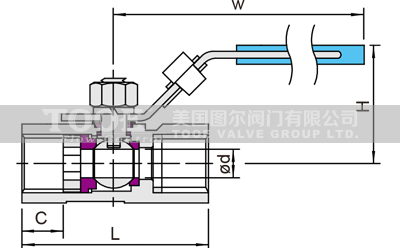

一片式不銹鋼球閥尺寸
 |
 |
|
SIZE
|
1/4"
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1 1/4"
|
1 1/2"
|
2"
|
|
d
|
5
|
7
|
9
|
12
|
15
|
20
|
25
|
32
|
|
L
|
40
|
45
|
57
|
60
|
70
|
77
|
83
|
98
|
|
L1
|
40
|
44
|
51
|
55
|
62
|
70
|
76
|
89
|
|
H
|
28
|
31
|
34
|
43
|
52
|
52
|
65
|
70
|
|
W
|
75
|
90
|
95
|
95
|
111
|
124
|
139
|
152
|
|
C
|
10
|
10.5
|
13.5
|
14
|
16.5
|
19
|
19
|
23.5
|
|
扭矩N.M
|
3
|
3
|
5
|
7
|
8
|
13
|
15
|
20
|
