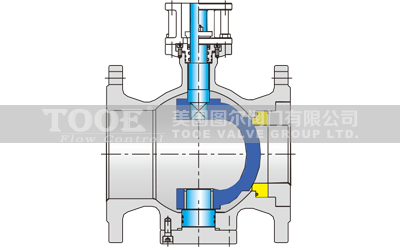

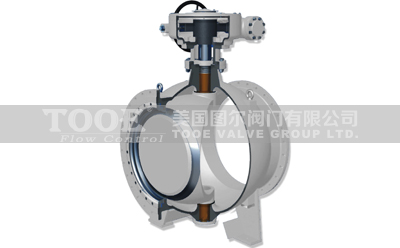

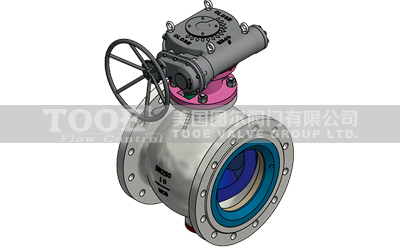

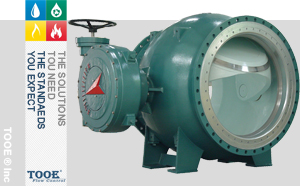

側裝式雙偏心半球閥概述

側裝式偏心半球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。本產品特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。

側裝式雙偏心半球閥參數

公稱通徑：DN50-DN1000(2"-56")		公稱壓力：1.6Mpa-6.4Mpa(150LB-600LB)
適用溫度：-40~425℃		閥體材質：鑄鋼、不銹鋼、球墨鑄鐵
適用介質：紙漿、煤灰、纖維、微少固體顆粒		閥桿材質：不銹鋼
制造標準：API6D；GB/T12237-2007		球體材質：不銹鋼
試驗檢驗：AP1598；JB/T9092-2008		填料材質：PTFE、柔性石墨
法蘭尺寸：ANSI B16.5；JB/T79		閥座材質：PTFE、PPL、不銹鋼、硬質合金

側裝式雙偏心半球閥工作原理

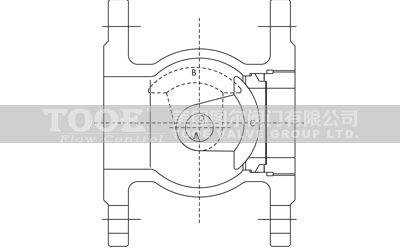

偏心半球閥由閥桿帶動球體繞旋轉中心A轉動時，球體由B點移到C點，此時相對閥門中心O，從B到C的軌跡為一凸輪狀偏心，向下進入閥座使閥門關閉保持密封。該閥由于存在上述凸輪原理，閥門關閉件從開啟到關閉過程中，作用在閥座上的力逐漸增加，即關閉件表面與閥座由完全脫離至接觸，并逐漸增大密封比壓，直至完全密封，反之亦然。這就大大改善了以往球閥的密封狀態和密封效果，適合高溫高壓及易結晶磨損嚴重的場合使用。

側裝式雙偏心半球閥特性

由于采用偏心結構，閥門在關閉的過程中，球體逐漸靠近閥座，到關閉位置完全接觸；在開啟時球體離開密封位置即完全脫開，開啟扭拒小；第二個特點是密封面可實現自清潔，球體離開閥座時，介可沖去密封面上的積聚物，對于易結晶介質，球體在關閉過程中可切除介質結晶達到密封的目的，避免了其它閥門無法開關的弊端；第三個特點是密封嚴緊，球休、閥座是雙金屬，采取不同工藝，密封面可組合成防腐、耐磨等各種類型，滿足不同工況的需求，密封是球面線接觸，靠二維偏心實現零泄漏；第四個特點是使用較長時間發現密封副磨損時，只需關閉時壓緊套再壓緊少許，仍可實現可靠密封，延長使用壽命。此外，調整或更換密封副，閥門可繼續使用，避免了現行眾多閥門密封失效整臺報廢的弊端。

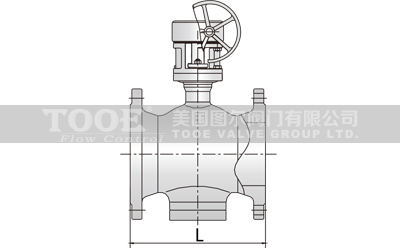

側裝式雙偏心半球閥尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	178	190	203	229	254	267	292	330	355	450	530	580	660	680

側裝式雙偏心半球閥安裝

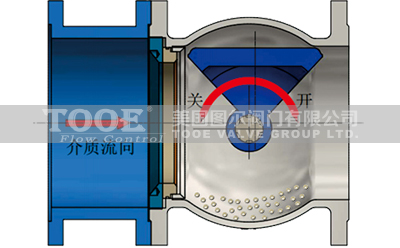

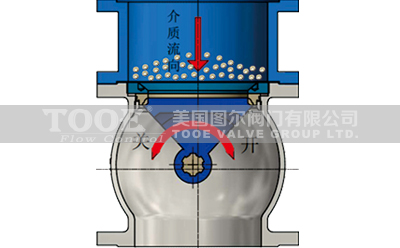

按閥體上標示的介質流通方向直接安裝在管路上。一般情況下，可安裝在管路的任意位置。如果閥門用于含顆粒及懸浮物的流體時其安裝位置有水平管路安裝及垂直管路安裝兩種方式。當采用水平安裝時，閥瓣的軸線是與閥座端進入閥體的流向平行，閥瓣回轉即開啟。當采用垂直安裝時，保持瓣在閥體的上半部；其閥座端的定位如圖所示。
