| 產品信息 | |
| 產品型號：GU | 產品壓力：6×10(5)～6.7×10(-5)Pa |
| 產品口徑：DN10-DN100 | 產品材質：不銹鋼 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] | |
手動高真空球閥
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【手動負壓高真空球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
高真空球閥概述
GU系列手動高真空(壓力)球閥用以接通或切斷真空(壓力)系統管路中的介質流。它具有高流導，連接形式多樣等特點，是真空和壓力能同時兼用的一種閥門。應用于真空、乳制品、酒業、生物工程、食品、制藥、化妝品及化工領域。
 |
 |
 |
高真空球閥參數
| 公稱通徑：DN10-DN100 | 適用溫度：-30℃~150℃ | |
| 連接方式：法蘭、活套、快裝、焊接 | 適用介質：純凈空氣，非腐蝕性氣體 | |
| 閥體材質：不銹鋼 | 閥門漏率：≤1.3×10(負四次方)Pa.L/S | |
| 密封件：PTFE、NBR、PPL | 動作時間：10s、20s、30s | |
| 活套法蘭壓力范圍：0.6×10^6~1.3×10^-4Pa | 焊接法蘭壓力范圍：1.6×10^6~1.3×10^-4Pa | |
| 快卸法蘭壓力范圍：1.0×10^6~1.3×10^-4Pa | 絲扣螺紋壓力范圍：1.6×10^6~1.3×10^-4Pa |
高真空球閥尺寸
 |
螺紋絲扣連接的外形及連接尺寸
|
|||
|
DN
|
L
|
H
|
E
|
|
|
10
|
68
|
52
|
105
|
|
|
16
|
72
|
64
|
130
|
|
|
20
|
82
|
67
|
130
|
|
|
25
|
90
|
83
|
165
|
|
|
32
|
112
|
89
|
165
|
|
|
40
|
120
|
100
|
190
|
|
|
50
|
145
|
125
|
190
|
|
|
63
|
185
|
150
|
250
|
|
|
80
|
210
|
161
|
250
|
|
|
100
|
268
|
180
|
280
|
|
 |

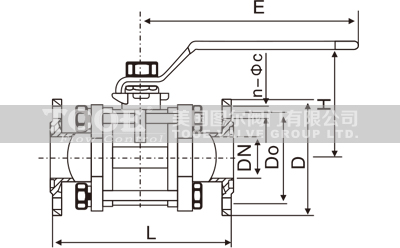

活套法蘭連接的外形及連接尺寸
|
|||
|
DN
|
L
|
H
|
E
|
|
|
10
|
84
|
52
|
105
|
|
|
16
|
84
|
64
|
130
|
|
|
25
|
114
|
83
|
165
|
|
|
32
|
140
|
89
|
165
|
|
|
40
|
160
|
100
|
190
|
|
|
50
|
170
|
125
|
190
|
|
|
63
|
195
|
150
|
250
|
|
|
80
|
203
|
161
|
250
|
|
|
100
|
280
|
180
|
280
|
|
 |

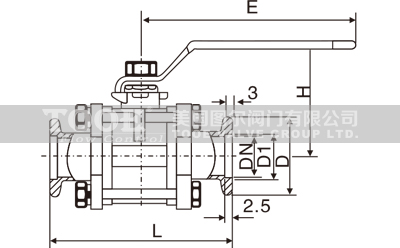

快卸法蘭連接的外形及連接尺寸
|
|||
|
DN
|
L
|
H
|
E
|
|
|
10
|
84
|
52
|
105
|
|
|
16
|
84
|
64
|
130
|
|
|
25
|
114
|
83
|
165
|
|
|
32
|
140
|
89
|
165
|
|
|
40
|
160
|
100
|
190
|
|
|
50
|
170
|
125
|
190
|
|
|
63
|
-
|
-
|
-
|
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口高真空球閥"產品。
