| 產品信息 | |
| 產品型號：GI | 產品壓力：105～1.3×10-4Pa |
| 產品口徑：DN32-DN1200 | 產品材質：碳鋼 不銹鋼 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] | |
手動高真空蝶閥
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【手動高真空蝶閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
手動高真空蝶閥概述
GI手動高真空蝶閥有手柄操作和渦輪操作兩種形式，具有開閉多位鎖定功能，閥板啟閉角度為90度。高真空蝶閥具有高流導，管道安裝緊湊等特點，是接通或切斷真空管路的氣流為目的一種閥門裝置。適用于空氣和非腐蝕性氣體的高真空的管路中。
 |
 |
 |
手動高真空蝶閥參數
| 公稱通徑：DN32-DN1200 | 適用溫度：-30℃~150℃ | |
| 適用介質：純凈空氣，非腐蝕性氣體 | 連接標準：JB/T919；GB/T6070 | |
| 閥體材質：碳鋼、不銹鋼 | 密封件：丁腈橡膠、氟橡膠 | |
| 閥門漏率：≤1.3×10(負四次方)Pa.L/S | 適用范圍：10(五次方)~1.3×10(負四次方)Pa |

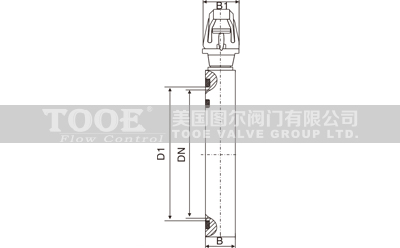

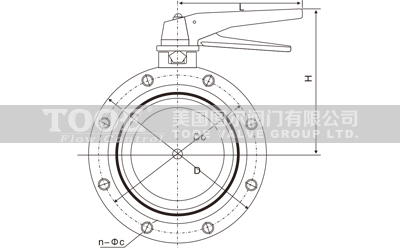

手動高真空蝶閥尺寸
 |
 |
|
DN
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
400
|
|
D
|
78
|
85
|
110
|
125
|
145
|
170
|
220
|
275
|
330
|
380
|
500
|
|
Do
|
64
|
70
|
90
|
105
|
125
|
145
|
195
|
250
|
300
|
350
|
465
|
|
D1
|
36
|
44
|
55
|
70
|
85
|
105
|
156
|
208
|
258
|
308
|
408
|
|
B
|
22
|
22
|
22
|
26
|
30
|
30
|
35
|
40
|
45
|
55
|
60
|
|
H
|
32
|
40
|
50
|
130
|
140
|
153
|
179
|
208
|
234
|
300
|
345
|
|
B1
|
36
|
36
|
36
|
38
|
38
|
38
|
40
|
40
|
45
|
55
|
60
|
|
L
|
115
|
115
|
115
|
135
|
135
|
135
|
165
|
185
|
300
|
350
|
500
|
|
n-φc
|
4-φ7
|
4-φ7
|
4-φ9
|
4-φ9
|
4-φ9
|
4-φ12
|
8-φ12
|
8-φ12
|
8-φ14
|
8-φ14
|
8-φ18
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口手動高真空蝶閥"產品。
