| 產品信息 | |
| 產品型號：700X;VG-3-1-7-Q | 產品壓力：1.6Mpa-2.5Mpa |
| 產品口徑：DN50-DN600 | 產品材質：鑄鋼 不銹鋼 球墨鑄鐵 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【隔膜式水泵控制閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

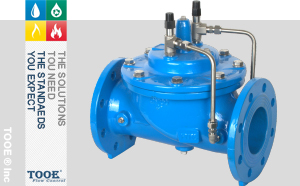

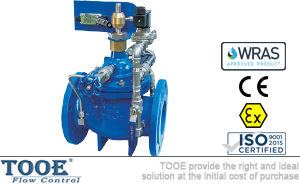

隔膜式水泵控制閥概述

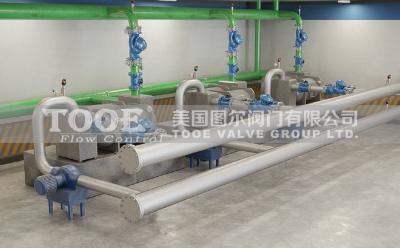

700X水泵控制閥是一種安裝在高層建筑以及其他給水系統的水泵出口處，防止介質倒流的逆止類閥門。當水泵即將停止供水前，閥門現行緩慢關閉90%左右，防止突然停泵而產生的水錘和水擊聲；當水泵完全停止后，閥門再完全關閉，防止泵出的水回流，有效保護水泵，免受回流的沖擊而產生反轉。
 |
 |
 |
隔膜式水泵控制閥參數
| 公稱通徑：DN50-DN500 | 閥體材質：球墨鑄鐵、鑄鋼、不銹鋼、銅 | |
| 公稱壓力：1.0Mpa-2.5Mpa | 閥蓋材質：球墨鑄鐵、鑄鋼、不銹鋼、銅 | |
| 適用溫度：0℃-95℃ | 彈簧材質：不銹鋼304 | |
| 連接方式：法蘭連接 | 膜片材質：三元乙丙EPDM | |
| 適用介質：水、非腐蝕性液體 | 導閥配件：不銹鋼、黃銅 | |
| 最小壓差：0.1Mpa | 表面處理：環氧樹脂涂層 | |
| 產品噴涂：GB15607-2008 | 法蘭標準：GB/T17241.6 | |
| 設計制造：CJ/T219 ；JB/T 10674-2006 | EN1092-2 (BS4504) | |
| 結構長度：GB/T12221 | ISO 7005-2 | |
| 檢驗測試：CJ/T219 | DIN 2501 |

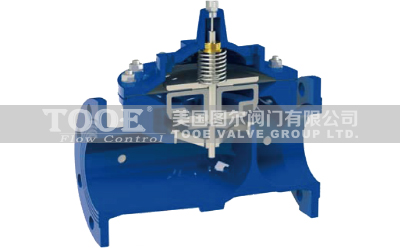

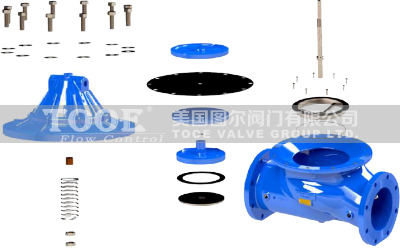

隔膜式水泵控制閥原理
 |
 |
水泵控制閥原理：開閥：水泵起動，電磁閥通電打開，主閥上隔膜室的水流入下游。主閥瓣被下腔壓力水推起；關閥：停泵前，電磁閥斷電，主閥開始關閉，當關閉至10%開度時，行程開關動作，水泵停止。余下10%開度靠介質倒流使主閥瓣關閉。

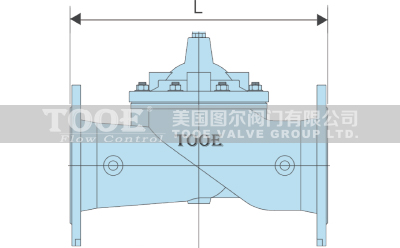

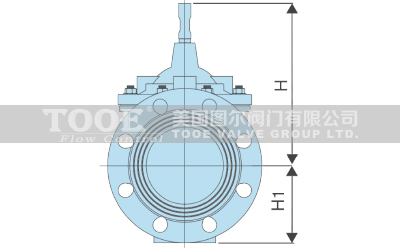

隔膜式水泵控制閥尺寸
 |
 |
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
L/大
|
230
|
290
|
310
|
350
|
350
|
480
|
600
|
730
|
850
|
850
|
1100
|
1100
|
1250
|
|
L/小
|
203
|
216
|
241
|
292
|
330
|
356
|
495
|
622
|
698
|
914
|
914
|
978
|
978
|
|
H
|
139
|
159
|
179
|
214
|
214
|
333
|
407
|
476
|
526
|
526
|
624
|
624
|
720
|
|
H1
|
85
|
95
|
102
|
112
|
127
|
145
|
172
|
205
|
232
|
262
|
292
|
325
|
360
|
|
重量kg
|
14
|
19
|
23
|
32
|
45
|
68
|
125
|
200
|
260
|
310
|
560
|
620
|
880
|

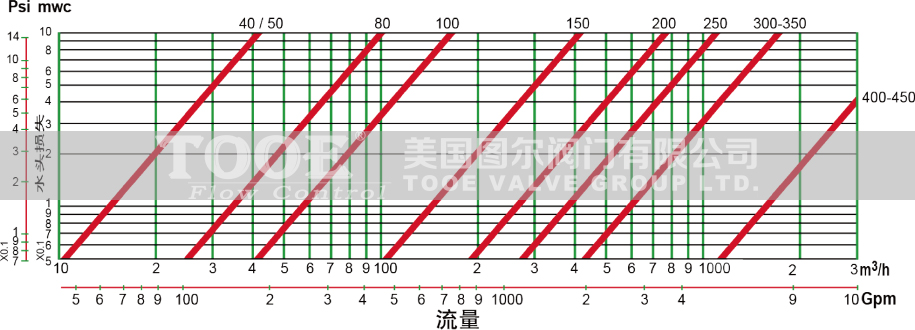

隔膜式水泵控制閥流量水損
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
Kv值
|
87
|
136
|
160
|
185
|
345
|
524
|
795
|
1280
|
1820
|
|
Cv值
|
100.6
|
157.2
|
185.0
|
213.9
|
398.9
|
605.9
|
919.2
|
1479.9
|
2104.3
|
通常，用Kv或Cv值來衡量一個閥門的流量性能。Kv表示15℃的水通過閥門產生的壓力差ΔP為1bar時的流量Q(m3/h)；Cv表示60°F的水通過閥門產生的壓力差ΔP為1PSI時的流量Q(GPM)。對于水來說，Kv值的計算公式可以簡化為：Kv=Q/√ΔP （Q-流量m3/h；ΔP-閥門兩端的壓力差bar；）。

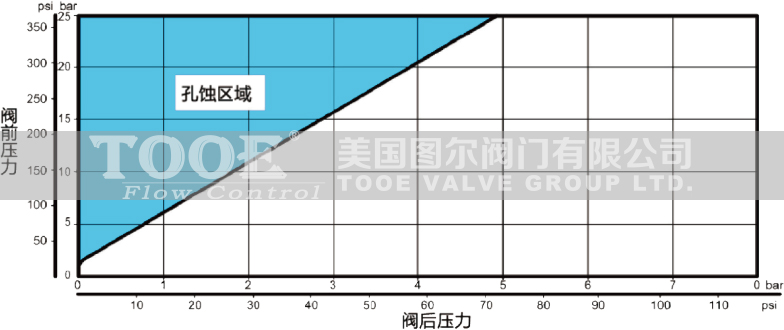

隔膜式水泵控制閥氣蝕現象
當流體以較高的流速通過閥門的閥蓋時，壓力會下降。當壓力降到液體的飽和氣壓時，液體會汽化，在流體中形成氣泡。當這些氣泡高速通過閥門的時候，會切削閥門內部的配件，其產生的破壞力不亞于泥沙等雜質對閥門的破壞�？孜g現象同時還會帶來明顯的噪音和震動。
防止孔蝕現象的方法：總原則是降低壓差，降低流速。
1. 如果條件允許，增加下游壓力；
2. 選用更大口徑的閥門，降低流體通過閥門的流速；
3. 并聯使用多個閥門，降低通過單個閥門的流量，降低閥門的輸入壓力；
4. 對于減壓閥，可以串聯使用多個閥門，來降低通過單個閥門的壓差大小。

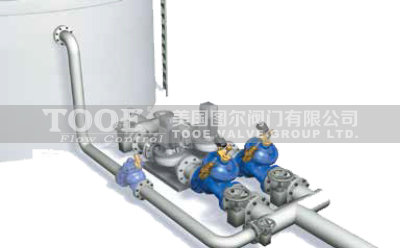

隔膜式水泵控制閥安裝說明
 |
 |
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口隔膜式水泵控制閥"產品。
