| 產品信息 | |
| 產品型號：J11W;DG-0-2-1-W-S | 產品壓力：1.0Mpa-6.4Mpa |
| 產品口徑：DN10-DN100 | 產品材質：不銹鋼304 316 316L |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【不銹鋼絲扣截止閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

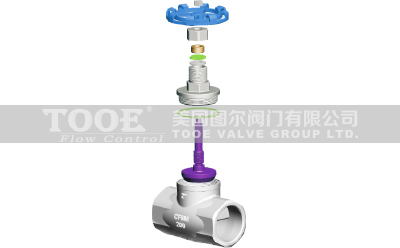

不銹鋼絲扣截止閥概述
J11W不銹鋼絲扣截止閥的啟閉件是塞形的閥瓣，密封上面呈平面或海錐面，閥瓣沿閥座的中心線作直線運動，這種類型的截流截止閥閥門非常適合作為切斷或調節以及節流用。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非�？煽康那袛喙δ�，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。截止閥的啟閉件是塞形的閥瓣，密封上面呈平面或錐面，閥瓣沿閥座的中心線作直線運動；截止閥閥桿開啟或關閉行程相對較短，并具有非常可靠的切斷動作，使得它適合作為介質的切斷或調節及節流使用。
 |
 |
 |
不銹鋼絲扣截止閥參數
| 公稱通徑：DN15-DN100(1/2"-4") | 閥體材質：不銹鋼CF8、CF8M | |
| 公稱壓力：200WOG(200PSI) | 閘板材質：不銹鋼CF8、CF8M | |
| 適用介質：水、油、氣、酸 | 閥桿材質：不銹鋼SS304、SS316 | |
| 適用溫度：-40℃~160℃ | 密封圈：聚四氟乙烯PTFE | |
| 設計標準：ASME B16.34 | 檢驗標準：API598 | |
| 壁厚標準：ASME B16.34、GB 12224 | 螺紋標準：ISO 228 |

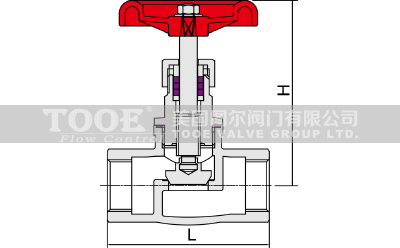

不銹鋼絲扣截止閥尺寸
 |
 |
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
|
SIZE
|
1/2"
|
3/4"
|
1"
|
1 1/4"
|
1 1/2"
|
2"
|
|
L
|
65
|
80
|
90
|
105
|
120
|
140
|
不銹鋼絲扣截止閥安裝
1、安裝時：用相應力矩扳手或管鉗，扳該螺紋同側的六角或八角部位旋入采用聚四氟乙烯生料帶或螺紋密封膠水進行密封。
2、手輪是根據相應扭矩設計，切勿改用加大力臂代替，以免損壞閥門，閥桿密封填料均勻聚四氟乙烯，如腐蝕泄漏時可旋緊壓蓋對填料進行補償。更換填料虛卸去介質壓力，制冷，暖通系統閘閥必須選用1.6MPa（或以上公稱壓力）規格閥門。
3、法蘭安裝時必須確保管道兩端法蘭面平行與同軸，間距尺寸適宜，連接螺孔對應，不宜偏差過大，否則影響閥門安裝質量及密封性能。
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口不銹鋼絲扣截止閥"產品。
